智慧燃?xì)庹{(diào)度中心（SCADA）系統

智慧燃?xì)庹{(diào)度中心系統架構

智慧燃?xì)庹{(diào)度中心系統（以下簡稱：SCADA系統）根據信息集成和數據共享的需要，基于SCADA定制化城鎮燃?xì)庑畔⒒芾硐到y(tǒng)采用C/S與B/S結合的技術架構，其中調度中心服務器與操作站之間采用C/S架構，遠程查詢?yōu)g覽采用B/S結構，利用局域網或通用瀏覽器實現遠程數據查詢。

燃?xì)庹{(diào)度中心平臺分為五層架構，分別為現場層、業務層、數據層、應用支撐層和應用層，數據層完成業務層及現場層的數據整合，形成數據中心，統一對外提供數據訪問接口，為應用層提供數據支持。應用支撐層為應用層功能開發提供軟件平臺和技術保障，應用層為基于業務需求開發的各種功能模塊。

迅展電子

SCADA系統架構圖

迅展電子

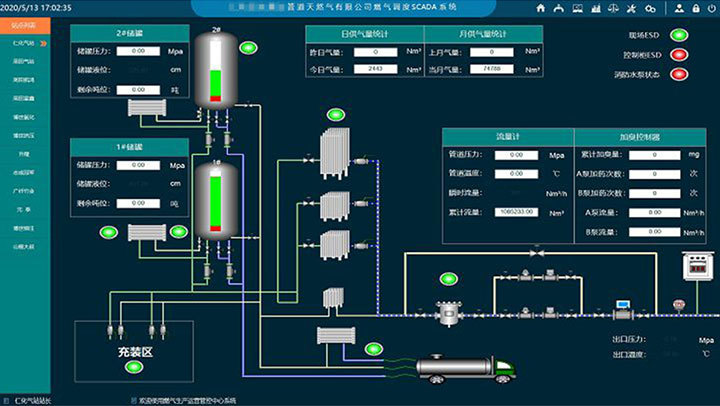

工藝流程

迅展電子

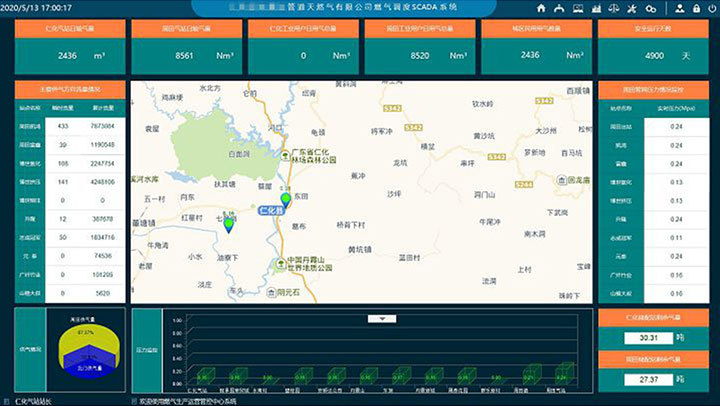

數據總覽

智慧燃?xì)庹{(diào)度中心系統功能介紹

生產監控

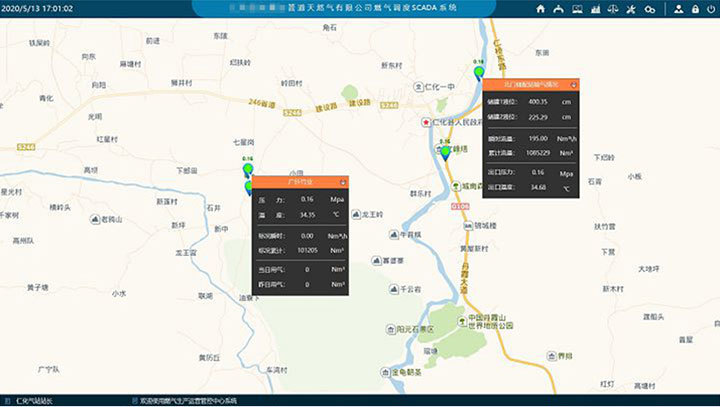

地理信息
結合地圖，把管網網絡信息包括管線走向、閥門位置及功能、各場站位置（點擊該場站能顯示實時運行數據）等綜合顯示在網絡地圖上，并以實時數字和圖形
方式動態顯示各站點燃?xì)廨斉渥兓娜中誀顩r。

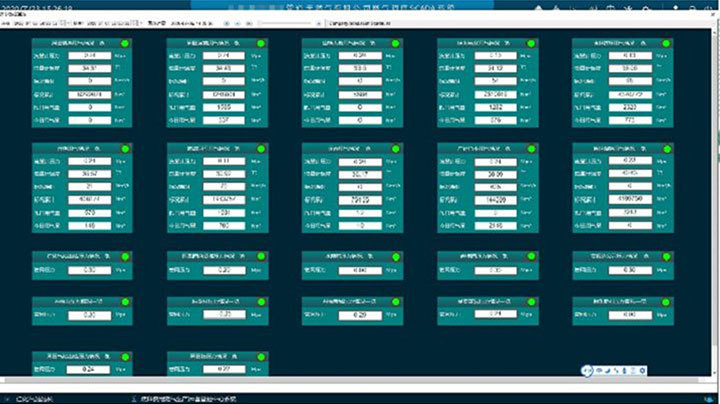

場站監控
工藝畫面包括門站、調壓站、加氣站、輸配站、公服用戶等工藝展示，通過工藝畫面可以實時獲取場站的相關信息和設備運行情況，當有報警產生時，頁面
圖標會閃爍提示，同時彈出報警提示框。點擊監控頁面上的各站點圖標，可進入該站點的分頁面進行專門的監視和站點操作，通過畫面直觀的了解各場站的供氣情況，做好管理和調度。
入侵監控
通過驅動采集入侵設置信息，提供場站示意圖，監視場站周圍安全，防止入侵。一旦入侵情況發生，系統會及時進行報警，周屆進行閃動提醒，并進行報警
聯動，調取畫面，提醒調度人員及時處理。
視頻聯動
SCADA系統可以通過控件集成視頻監控系統，具備云臺控制、錄像存儲、視頻回放等功能，實現生產和視頻統一監控。當有故障發生時，可通過視頻聯動，
自動顯示調度現場畫面，進行綜合決策。
報警管理
1)報警信息
實時地顯示各種報警信息，使操作人員可以第一時間掌握系統參數的異常變化，同時不同類型的報警分別通過不同的顏色區分，重要報警伴隨有聲光提示，
展示更直觀，以便操作人員可以在最短的時間內進行處理。
2)報警配置
可以針對變量進行在線單個或批量報警使能及報警限值設置，也可以根據工藝和環境，預設多種報警模式，系統自動進行條件判斷，并根據情況靈活調用不
同的報警模式，滿足各種生產要求，提高系統彈性，實現精細化控制。
3)報警升級
SCADA變量屬性可以設置報警優先級，報警發送時自動獲知報警優先級，從而通過各種方式（Email、短信、RTX等）通知不同人員。同時報警組件具備報
警升級功能，根據配置的處理時間，超期后自動升級，不同的等級對應不同的管理人員，從而保證報警及時處理，保障生產安全。
事件記錄和查詢
系統發生重大情況（設備故障、越限報警、重要設備啟停），或者操作人員對設備的操作、參數調整等，可通過事件記錄功能記錄下相關情況。事件記錄不
但包括事件信息、事件發生時的操作用戶、事件發生時間，同時還會把所有與該事件相關的數據或條件記錄到數據庫，以供日后事故追隨分析和設備運轉操作分析。
生產報表
可以進行日、月、年報的自動查詢，同時也可以根據站點、時間范圍、間隔參數等條件進行任意查詢，了解各站的運行趨勢。提高工作效率，避免人工錄入
誤差。報表可進行導出和打印。

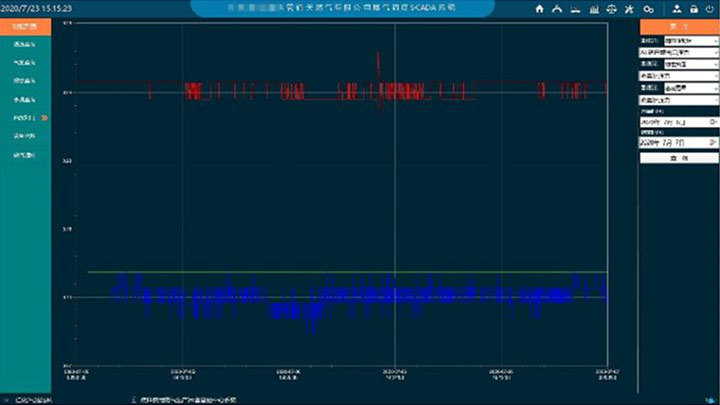

趨勢曲線
可以通過設定時間間隔查詢不同站點壓力、流量、儲量等信息的趨勢走向，方便在數據異常時可以更好地做出決策?？梢詫⑾嚓P(guān)站點的指定工況參數（如壓
力）的趨勢組合在同一趨勢圖中進行分析比較，以及不同時間段的工況參數比較。當前數據也可以動態的進行曲線展示，同時允許添加和刪除曲線，以便進行對比觀測。
通訊監控
為應對大數據量設備通訊管理，使相關人員能對整個系統的運行情況、設備采集狀態和通訊成功率有一個實時準確的了解，提供設備通訊管理功能。第一時
間定位故障點，為管理決策提供有力依據，提高工作效率。

生產運維管理
生產管理功能根據用戶的需求進行開發，用戶可以根據自身的需求選擇不同的功能模塊用于生產管理。根據以往項目經驗我們開發了以下功能。
管理駕駛艙
重要信息集中展示（總購銷數據、輸差排名、通訊統計及各場站效率等），全局統籌公司生產運營情況，直觀呈現領導關心數據。
計量管理
氣源點管理
1)氣源信息
統計所有氣源點信息，包括氣源公司、價格、場站名稱，用戶能夠進行日常增刪改維護。
2)氣源數據
可以按時段統計總用氣量、各分公司用氣量、各氣源輸氣量，并給出時段內的累計值，通過竹節圖進行展示。
計量拓?fù)涔芾?br /> 利用拓?fù)鋱D，展現整個購銷網絡，包含所有氣源、存儲、用戶。并結合實時數據、實時設備狀態、實時報警信息進行展示。
1)實時數據：把實時數據展示在各個節點上。
2)通過點擊來選擇高壓、次高壓、中壓、低壓來選擇對應層級的顯示及隱藏。
3)實時設備狀態：通過不同顏色，顯示設備狀態。
4)實時報警：根據報警信息，通過不同顏色，展現相關聯部分，對報警信息一目了然。點擊報警圖標可以獲取報警的詳細信息，包括報警名稱、報警值及報警類型。
5)拓?fù)渚S護：通過模型的理念來構建拓?fù)涔?jié)點，提供拓?fù)渚S護界面，每個模型中包含了該節點的相關信息（實時數據、設備信息、上下游歸屬信息等），可以在線進行歸屬關系配置。
管存分析
1）管道信息
在線維護管道基本信息，包括管道名稱、管段容積、平均壓力、供氣溫度、相對密度、壓縮因子等，可以關聯計算變量，為管存計算提供基本的參數信息。
2）管存計算
根據配置的管道信息，自動周期計算管存量，并進行記錄，同時也可以進行手動計算，為輸差統計提供管存量信息。

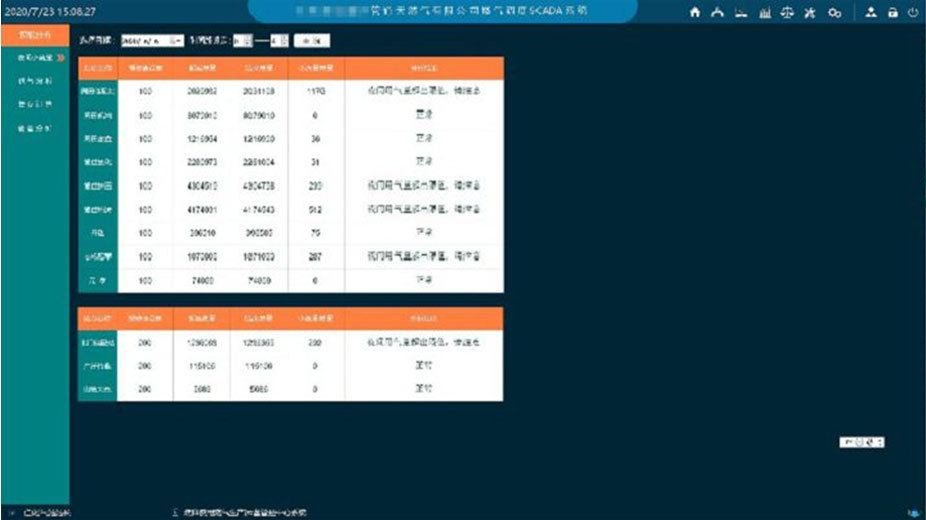

輸差管理
1）輸差統計
自動生成片區輸差報表，統計一級輸差和詳細輸差，可根據生產需要定制輸差報表。
2）輸差監控
依據制定的輸差考核目標，監控各管理單位輸差，結合地理信息進行分級標記，通過顏色深淺就可以直觀的觀測到輸差分布，方便的瀏覽全局輸差情況。
3）輸差分析
根據輸差統計，結合人工抄表和傳統經驗進行輸差分析和整治，查找問題區域，分析輸差原因（計量偏差、管網泄漏、抄表率低、違規用氣等），給出對應的解決方案，降低企業損失。

用氣申報
通過對大宗用戶用氣申報管理，達到準確制定購氣計劃的目的。每天用戶提前進行用氣申報，燃?xì)庹{(diào)度中心進行審批，批準以后存檔，可供日后查詢。用戶
端支持PC端和手機客戶端，能夠?qū)τ脷鈿v史記錄進行查詢，給出日用氣平均值，以便他們進行用氣申報參考。
負荷預測
1)不均系數
統計各類用戶時、日及月不均系數，以此分析用戶用氣規律，綜合判斷可能的影響因素以及各影響因素的關系大小，為負荷預測模型構建提供依據。
2)基本信息
提供用戶數量設置、節假日設置和預測模型系數修正功能，設置預測前的基本信息。
3)供氣預測
根據前期分析，構建不同用戶預測模型，結合天氣、溫度和歷史數據，通過不斷修正確定各影響因素權重，進行供氣預測。針對工業用戶用氣的不規律性和其他突發情況，提供人工修正和計劃管理功能。為氣源生產計劃、管網檢修計劃和輸配調度提供依據，提高運行效率，節約能源，降低成本。
4)概率分析
用戶用氣概率分析，分析過去一個月用戶日用氣量及每日用氣概率分布，形成用氣概率分布曲線，結合負荷預測結果進行全方面判斷，使預測更加準確。

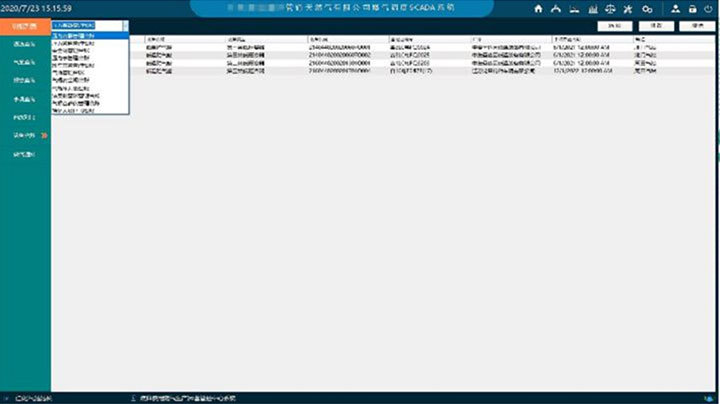

設備管理
結合業務管理數據庫，搭建設備管理系統，實現設備臺賬、設備保養和設備維修等管理功能。
1）設備臺賬
提供RTU、流量計、攝像頭、電子圍欄設備臺賬，支持?jǐn)?shù)據更新。主要數據包括名稱、廠家、型號、安裝日期、地點。
2）設備保養
提供設備保養記錄的管理功能，針對到期保養設備進行預警，及時提醒用戶進行設備保養，提高設備保養效率和數字化管理。
3）設備維修
針對設備故障，可以在線進行工單派發，自動統計維修記錄，監控維修進度。根據登錄人員的不同管理權限，提示待審批或者待接收的任務，提高辦公效率。

管理報表
交接班管理
搭建交接班記錄數據庫，通過系統實現自動錄入及查詢功能。交接班記錄打開時自動顯示當前日期和班組，操作員輸入負責人和運行情況供下個班組的人參考和交接，對調度人員交接班進行管理，實現無紙化辦公，也可以用于后續數據分析。
輸配日?qǐng)?bào)
根據燃?xì)夤救粘＿\(yùn)營方式，自動生成特定格式的輸配日?qǐng)?bào)，并按時統計氣象及值班情況，定時進行存儲，方便以后統計查詢。替代以往人工統計，提高工
作效率。

用氣分析
用氣對比
統計各類用戶與用氣計劃比、同比和環比情況，通過地圖或者列表進行展示，并對結果進行排名，從而觀測各類用戶用氣趨勢。
連續未用氣分析
根據日常經驗，對連續N月未用氣的用戶進行統計，時間長度可以進行設定，從而更好的掌握工業用戶用氣規律，防止出現偷氣情況。
變化率分析
每天統計各類用戶當日用氣量與前一日對比情況，并對數據進行記錄，定期生成統計報表，針對連續N天用氣下滑用戶靠前并標注明顯顏色顯示，從而正好
的掌握用戶用氣規律。
夜間最小流量分析
基于報表進行數據匯總，可以按照管線名稱、進氣量、出氣量、流量最大值、最大流量時間、最小值、最小流量時間進行統計，并按最大流量或最小流量進行

安全分析
安全指標
可以按時段和管理單位統計相關安全數據，包括安全運行天數、爆管次數、泄露報警次數、調壓器異常次數、居民用氣事故次數等。
設備安全
1)對預防性維護次數、完成率等進行統計分析。
2)對設備保養次數、完成率進行統計分析。
3)對設備故障時間進行排序，幫助找到降低故障維修時間。
4)對設備故障頻次進行排序，發現哪些設備故障頻次高，幫助找到故障原因，提高生產效率。
5)對故障原因進行排序，發現哪些故障頻次高，幫助找到解決辦法，降低設備故障率。

系統管理
組織管理
主要包括：查詢、修改、刪除公司組織架構數據。主要實現的功能如下：
1、用戶可以通過公司部門篩選，查看對應公司組織架構數據；
2、角色選擇下拉菜單選擇對應的組織關系，系統自動生成該組織下的組織關系；
3、通過點擊添加，實現添加新的公司組織架構；
4、通過點擊修改，實現修改已有的公司組織架構；
5、通過點擊刪除，實現刪除已有的公司組織架構。

用戶管理
高級管理用戶在調度中心和場站任何一個地方都可以進行登錄，對用戶進行新建、編輯、刪除、權限修改等功能。但同一時刻只能有一個地方具備控制權限，
其他地方只具備監視權限。
站點管理
用戶根據現場站點的變化實時在線維護新增和修改站點信息。實現的功能如下：
1、查詢不同權限下的站點數據；
2、新增不同類型下的場站名稱、場站類型、場站設備與編碼。
3、點擊刪除按鈕，刪除對應場站數據。
變量管理
用戶可以配置不同頁面中展示的變量。實現的功能如下：
1、查詢不同權限公司、不同頁面下的所有采集變量；
2、選擇不同的頁面進行變量的配置與移除；
3、配置后相應頁面實時生效。
功能配置
根據用戶不同的角色定位，開放不同的功能模塊權限，實現系統功能開放權限自由維護，滿足組織和人員變動需求。

績效考核
巡線考核
統計巡線人員的到崗合格率、巡檢覆蓋率和巡檢里程到位率，給出統計人員的排序結果，并自動生成巡檢日?qǐng)?bào)、周報和月報。
客服考核
統計客戶人員一定時段內的接單量、客戶滿意度，給出客服人員排序結果，并自動生成工作日?qǐng)?bào)、周報和月報。
維修考核
統計維修人員一定時段內的接單量、平均維修時間、合格率，給出維修人員的排序結果，并自動生成工作日?qǐng)?bào)、周報和月報。

移動客戶端
實現遠程IE瀏覽，方便用戶遠程實時監測現場設備運行狀態。同時提供手機客戶端，支持手機APP，實現隨時隨地瀏覽系統數據。
